Injap pelega tekanan suhu tinggi LQ-GXF-LV QUAN Perlindungan Alam Sekitar Kejuruteraan Teknologi Co., Ltd.

Injap pelega tekanan suhu tinggi LQ-GXF

Tujuan Terutamanya digunakan untuk pengudaraan berkadar gas serombong suhu tinggi. Ini digunakan secara meluas di tempat-tempat di mana keperluan kadar kebocoran tidak tinggi, seperti RTO dan tempat pelepasan langsung asap suhu tinggi yang lain. Ia terutamanya terdiri daripada badan injap rama-rama dan penggerak pneumatik yang sepadan (siri GT/RT/AT/AW), yang boleh digunakan untuk mengawal kawalan atau aliran media saluran paip tekanan rendah. Injap rama-rama mengamalkan bentuk struktur baru plat rama-rama garis tengah dan kimpalan plat keluli struktur pendek dengan struktur padat, berat ringan, pemasangan mudah, rintangan aliran kecil, kapasiti aliran besar, dan mengelakkan pengaruh pengembangan suhu tinggi, menjadikannya mudah untuk beroperasi. LT boleh dipasang dalam pelbagai kedudukan tanpa terjejas oleh arah aliran medium. Dikuasakan oleh udara termampat, batang injap memacu plat rama -rama cakera bulat untuk berputar di sekitar paksi untuk mengawal aliran. Injap melengkapkan satu tindakan (dari terbuka hingga ditutup atau dari dekat hingga terbuka) selepas berputar 90 ° dari kedudukan awal. Sebaliknya melengkapkan tindakan lain (dari dekat hingga terbuka atau dari terbuka hingga ditutup).

Dapatkan sebut harga

Muat turun

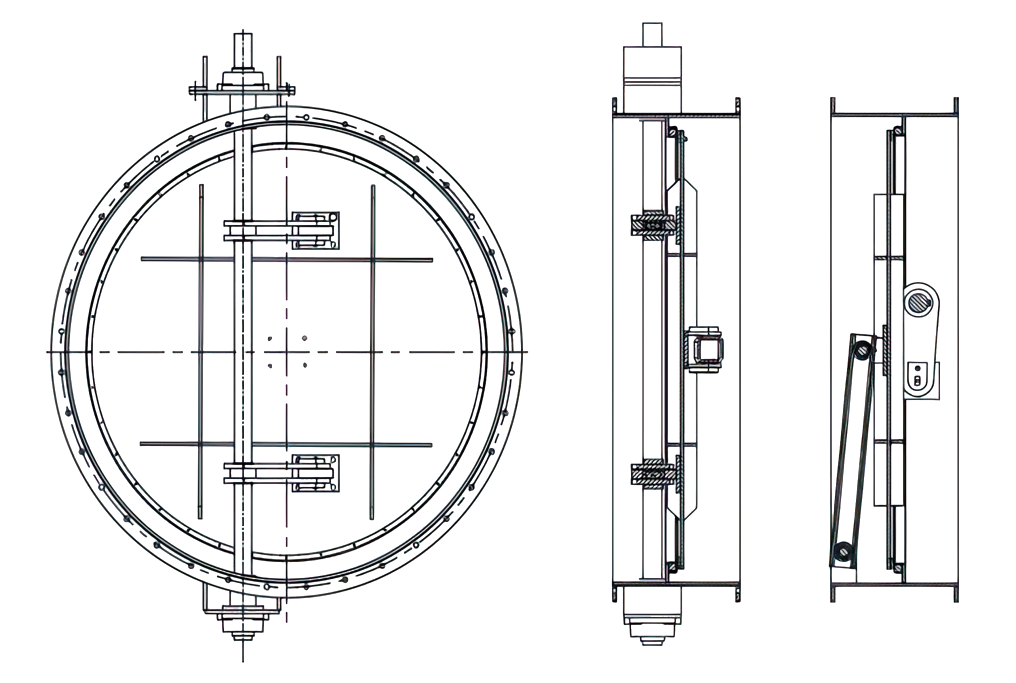

Bentuk struktur

Ciri -ciri

1. Bahan logam tahan suhu tinggi dengan struktur yang stabil dan tiada retak.

2. Bilah tunggal dengan kadar kebocoran yang rendah dan kebocoran nilai CV sebanyak 0.5%.

3. Pemacu pneumatik dengan operasi fleksibel dan bunyi yang rendah.

4. Struktur mudah, mudah dikekalkan, dan suis cepat, yang meningkatkan kecekapan kerja dan mengurangkan masa penyelenggaraan. Mengikut keperluan pelanggan, cincin pengedap yang berbeza dan bahagian yang diperbuat daripada bahan yang berbeza boleh dipilih untuk media dan keadaan kerja yang berbeza, menjadikan injap rama -rama pneumatik mencapai hasil yang hebat.

Ciri -ciri

Parameter peralatan

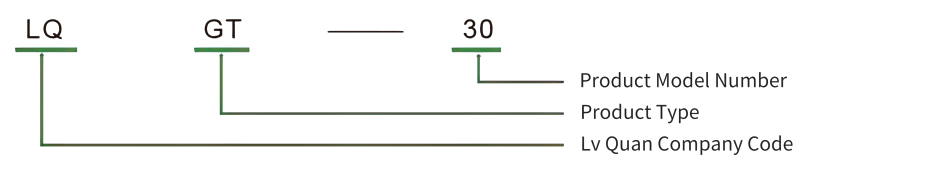

Tidak	Rtoairflow m³/h	Valve O.D.Mm	Injap i.d.mm	Ketebalan penebat sampingan tunggal mm
LQ-GT-30	4500	Φ800	Φ300	250
LQ-GT-35	7000-10000	Φ850	Φ350	250
LQ-GT-40	12000-20000	Φ900	Φ400	250
LQ-GT-60	25000-40000	Φ1100	Φ600	250
LQ-GT-70	55000-70000	Φ1200	Φ700	250

Nota:

1. Tidak boleh digunakan dalam persekitaran cecair debu yang menghakis, likat, atau zarah

2. Tempat-tempat yang letupan memerlukan rawatan letupan keseluruhan.

Tujuan

Terutamanya digunakan dalam aplikasi yang memerlukan pergerakan yang kerap dan keperluan pengedap yang tinggi, seperti injap masuk dan outlet jumlah udara besar tiga atau RTO pelbagai ruang. LT terutamanya terdiri daripada badan injap rama-rama dan penggerak pneumatik yang sepadan, yang boleh digunakan untuk menukar dan mengawal media saluran tekanan rendah.

Rod penyambung berganda digunakan untuk menyambungkan cakera injap rama -rama dan aci eksentrik, dan belakang ditetapkan dengan rod penyambung untuk mengehadkan strok cakera injap. Struktur eksentrik ini sangat meningkatkan pengedap injap.

Dikuasakan oleh udara termampat, aci eksentrik didorong untuk mengawal penukaran rod penyambung cakera injap. Selepas injap diputar 90 ° dari kedudukan awal, satu tindakan selesai (dari terbuka hingga ditutup, atau dari dekat hingga terbuka), dan sebaliknya untuk tindakan lain (dari hampir terbuka, atau dari terbuka hingga ditutup).

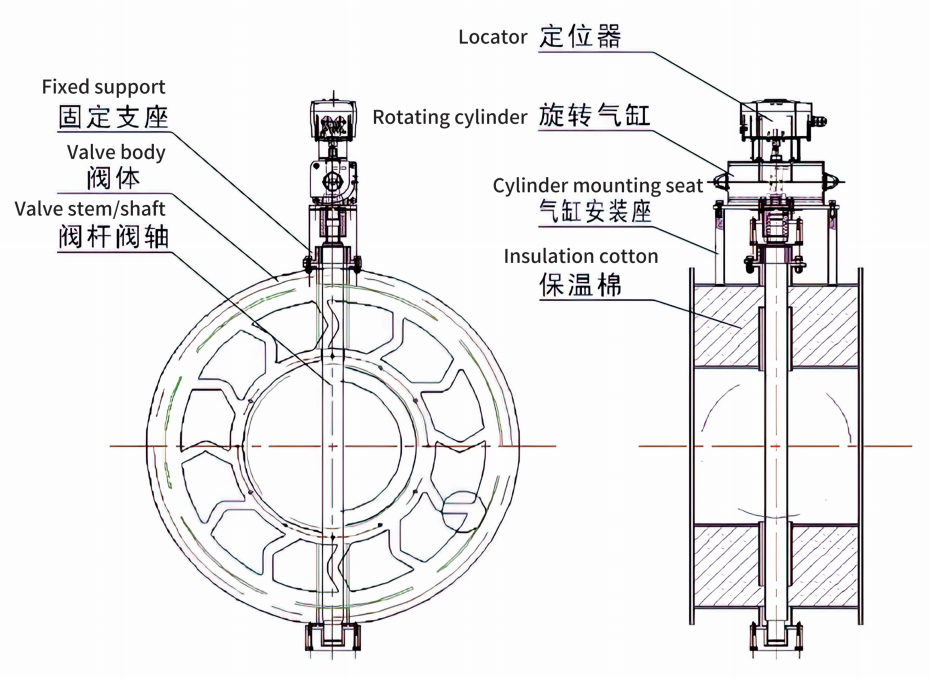

Bentuk struktur

Ciri -ciri

1. Aci eksentrik, kadar kebocoran rendah.

2. Pemacu pneumatik, operasi fleksibel, masa perjalanan pendek, bunyi yang rendah.

3. Ia mempunyai struktur yang mudah, penyelenggaraan mudah dan menukar cepat, dan boleh digunakan untuk meningkatkan kecekapan kerja dan mengurangkan masa penyelenggaraan, serta memilih bahan yang berbeza untuk cincin meterai bergantung kepada keperluan pelanggan.

PERHATIAN:

1. Ia tidak boleh digunakan di tempat cecair debu yang menghakis, melekit, berbutir.

2. Tempat-tempat yang meletup memerlukan rawatan ledakan penuh.

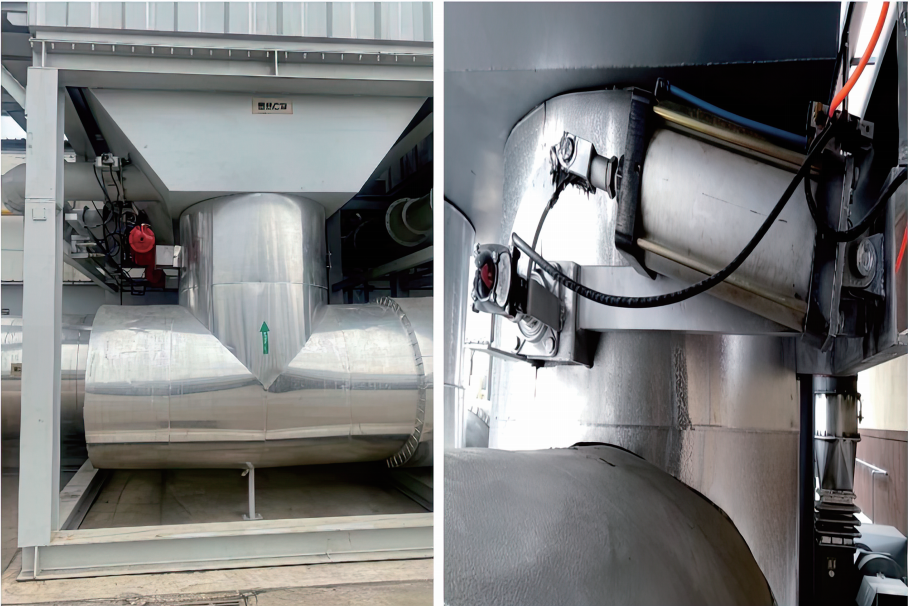

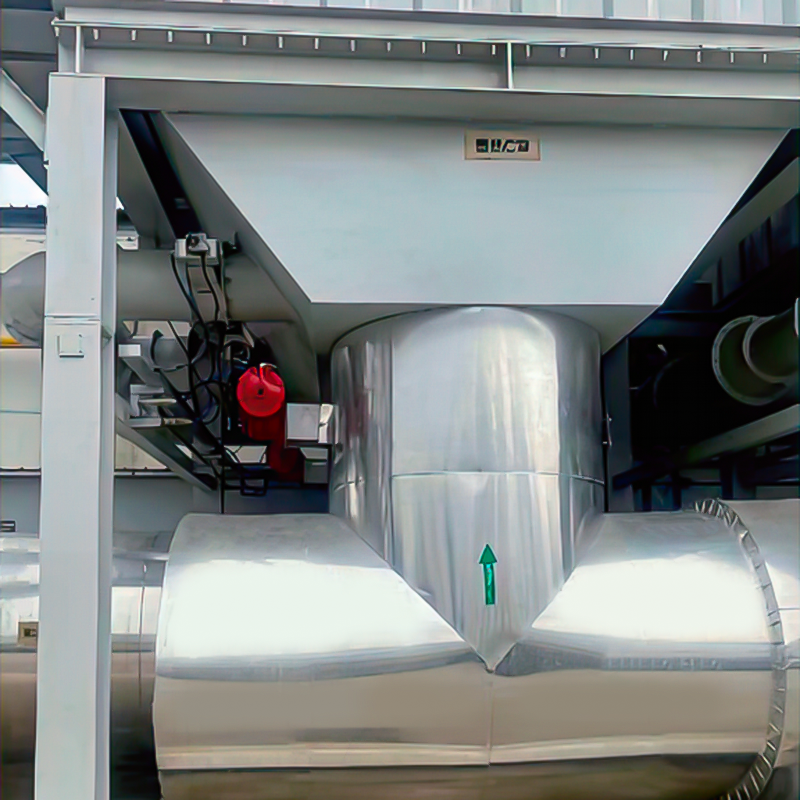

Aplikasi Kejuruteraan
