Adakah Peralatan Pembakaran Bermangkin Penyimpanan Haba LQ-RCO Digunakan dalam Rawatan VOC?

Apa Peralatan Pembakaran Bermangkin Penyimpanan Haba LQ-RCO Direka Untuk Lakukan

Peralatan insinerasi pemangkin simpanan haba LQ-RCO adalah perindustrian rawatan VOC peralatan yang dibina untuk memecahkan sebatian organik dalam aliran ekzos kilang kepada karbon dioksida dan wap air melalui proses pengoksida pemangkin regeneratif. Secara ringkasnya, sistem menarik gas buangan yang sarat pelarut atau berbau, menaikkan suhunya dengan bantuan haba yang disimpan dan bukannya bahan api segar untuk kebanyakan kitaran, melepasi aliran melalui dasar mangkin pada suhu tindak balas yang sederhana, dan membebaskan aliran gas terawat yang membawa sebatian organik meruap jauh lebih sedikit daripada aliran masuk. Insinerator penyimpanan haba jenis ini biasanya dipasang di hilir garis pengecatan, ketuhar, mesin cetak dan reaktor kimia di mana rawatan gas sisa berterusan diperlukan.

Sebagai sekeping peralatan pembakaran , pengoksida pemangkin regeneratif LQ-RCO menggabungkan pengoksidaan pemangkin suhu rendah dengan teknologi penyimpanan haba seramik. Gandingan inilah yang membolehkan unit memulihkan sebahagian besar haba tindak balas dan menggunakannya semula untuk memanaskan gas buangan masuk, yang seterusnya mengurangkan permintaan bahan api tambahan atau pemanasan elektrik dan menurunkan suhu gas yang meninggalkan timbunan. Peralatan yang ditunjukkan di bawah ialah pemasangan peralatan insinerasi pemangkin simpanan haba LQ-RCO yang mewakili, dengan perumah, panel pemeriksaan dan saluran penyambung kelihatan pada bahagian luar.

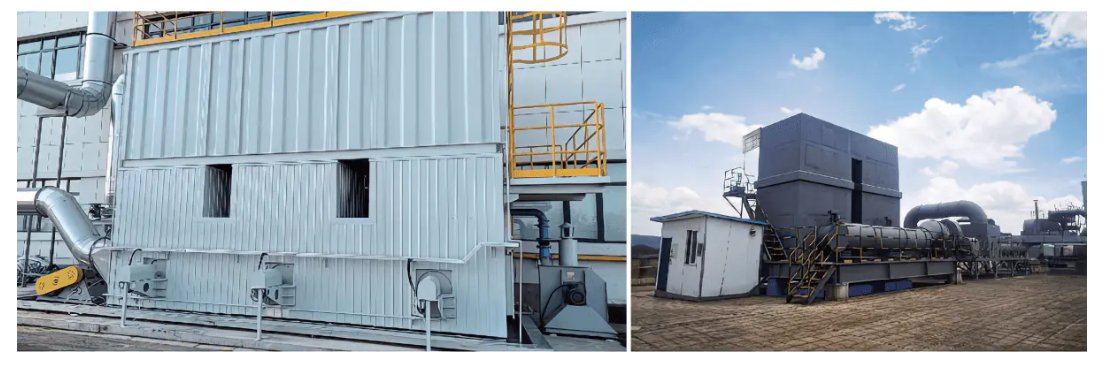

Rajah 1. Peralatan insinerasi pemangkin simpanan haba LQ-RCO di tapak, ditunjukkan dengan perumah bertebat di sebelah kiri dan unit dipasang dengan saluran penyambung di sebelah kanan.

Prinsip Kerja Pengoksida Terma Di Sebalik Sistem RCO

Memahami prinsip kerja pengoksida terma sistem RCO bermula dengan urutan permulaan. Sebelum gas buangan disambungkan ke peralatan, ruang pemanas dan katil penyimpanan haba seramik dipanaskan secara elektrik. Setelah suhu yang ditetapkan dicapai, sumber gas buangan dibuka dan kipas yang sepadan menarik gas ke dalam unit. Aliran masuk mula-mula menukar haba dengan badan seramik penyimpanan haba yang telah dipanaskan, mengambil kenaikan suhu pertama, kemudian memasuki zon pemanasan untuk peningkatan suhu kedua sehingga ia mencapai tahap yang diperlukan untuk tindak balas pemangkin.

Dari situ, gas memasuki ruang pemangkin, di mana sebatian organik bertindak balas di atas dasar mangkin untuk membentuk karbon dioksida dan air sambil membebaskan tenaga haba. Gas bersih yang dirawat kemudian memberikan sebahagian daripada haba itu kembali ke badan seramik penyimpanan haba kedua sebelum ia dinyahcas oleh kipas. Termokopel masuk pada bahagian kipas ekzos secara berterusan memeriksa suhu gas, dan apabila titik set dicapai, injap pensuisan menukar kedudukan supaya aliran gas buangan dan aliran gas bersih bertukar ruang. Kitaran penjanaan semula ini berulang secara berterusan, yang merupakan idea teras di sebalik setiap pengoksida pemangkin penjanaan semula dan juga merupakan sebab teknologi kadangkala dikumpulkan bersama dengan pengoksida terma penjanaan semula dalam rujukan rajah pengoksida terma am, walaupun kedua-duanya menggunakan suhu tindak balas yang berbeza.

Rajah 2. Pandangan isometrik ringkas bagi perumah sistem RCO, dengan ruang pemangkin, ruang penyimpanan haba berkembar, injap masuk dan suis, termokopel dan kedudukan kipas dilabelkan sebagai rujukan.

Proses Pensuisan Dua Ruang dan Kitaran Pemulihan Haba

Kebanyakan reka bentuk insinerator pemangkin jenis ini dijalankan pada dua ruang penyimpanan haba yang secara bergilir-gilir menyerap dan membebaskan haba, dan LQ-RCO juga boleh dikonfigurasikan dengan tiga ruang apabila sasaran kecekapan penulenan yang lebih tinggi diperlukan. Dalam apa yang boleh dipanggil Proses 1, ruang pertama menyerap haba daripada gas ekzos yang masuk manakala ruang kedua melepaskan haba yang disimpan apabila gas bersih melaluinya semasa keluar. Selepas injap pensuisan bertukar kedudukan, peranan terbalik dalam Proses 2, ruang pertama kini membebaskan haba yang disimpannya manakala ruang kedua mula menyerap haba daripada kumpulan gas ekzos masuk seterusnya. Ruang pemangkin terletak di antara dua ruang penyimpanan haba dan merupakan tempat penguraian pemangkin sebenar sebatian organik berlaku dalam kedua-dua proses.

Kecekapan Pemurnian RCO, Penggunaan Tenaga dan Prestasi Pelepasan

Kerana pemangkin merendahkan suhu yang diperlukan untuk pengoksidaan, sistem pembakaran pemangkin LQ-RCO biasanya bertindak balas pada 250°C hingga 500°C , jauh di bawah suhu pengoksida terma api terbuka perlu mencapai hasil pemusnahan yang sama. Beroperasi dalam tetingkap suhu rendah ini juga adalah sebab peralatan digambarkan sebagai sistem pengoksidaan suhu rendah, dan ini adalah salah satu sebab pembentukan nitrogen oksida kekal rendah berbanding kaedah pembakaran suhu tinggi. Menurut lembaran spesifikasi pengilang, konfigurasi RCO dua ruang secara amnya mencapai kecekapan penulenan sekitar 95 peratus , manakala konfigurasi tiga ruang boleh mencapai melebihi 98 peratus , dan siri peralatan secara keseluruhan dinilai pada 99 peratus atau lebih tinggi kecekapan penulenan di bawah keadaan ujian standard. Kecekapan pemulihan terma, yang mencerminkan berapa banyak haba tindak balas digunakan semula untuk memanaskan gas masuk dan bukannya kehilangan timbunan pengoksida terma, secara amnya mencapai lebih 95 peratus, dan penggunaan tenaga boleh serendah 8 watt-jam bagi setiap meter padu gas terawat biasa.

Carta di atas membandingkan kecekapan penulenan biasa antara susunan RCO dua ruang dan tiga ruang. Menambah ruang penyimpanan haba ketiga memberikan aliran gas laluan tambahan melalui katil penjanaan semula, itulah sebabnya susun atur tiga ruang cenderung untuk mencatatkan angka kecekapan yang lebih tinggi pada tugas rawatan gas sisa yang sama. Perbezaan ini paling penting apabila kemudahan menghadapi had pelepasan gas sisa organik yang ketat atau apabila kepekatan masuk wap pelarut agak tinggi. Untuk aplikasi tugas yang lebih ringan, sistem RCO dua ruang masih boleh memenuhi kebanyakan keperluan rawatan gas sisa serantau dengan selesa sambil mengekalkan jejak peralatan dan volum simpanan haba seramik lebih kecil. Memilih antara dua konfigurasi secara amnya adalah keseimbangan antara kecekapan penulenan yang diperlukan, ruang pemasangan yang tersedia, dan ciri-ciri aliran gas sisa khusus yang dirawat.

Pengoksida Terma lwn Insinerator lwn Flare: Tempat Pengoksidaan Bermangkin Sesuai

Pengoksida Terma lwn Insinerator

Dalam bahasa tumbuhan harian, istilah pengoksida terma dan insinerator sering digunakan secara longgar untuk keluarga peralatan yang sama yang menggunakan haba untuk memusnahkan wap organik. Perbezaan praktikal biasanya datang kepada suhu dan penggunaan pemangkin. Insinerator am atau pengoksida terma regeneratif biasanya bergantung pada haba sahaja dan memerlukan suhu ruang yang lebih tinggi, selalunya dalam julat 700°C hingga 800°C atau lebih, untuk memusnahkan beban organik yang sama yang boleh dirawat oleh insinerator pemangkin RCO pada 300°C hingga 500°C. Insinerator gas asid ialah kategori berkaitan yang dibina dengan bahan tahan kakisan untuk aliran yang membentuk hasil sampingan berasid semasa pembakaran, dan ia biasanya masih bergantung pada pemusnahan terma tulen dan bukannya katil pemangkin.

Pengoksida Terma lwn Flare

Suar biasanya digunakan untuk aliran gas terputus-putus, isipadu tinggi, atau pelepasan keselamatan dan bukannya wap pelarut berkepekatan rendah berterusan, dan ia jarang termasuk pemulihan haba. Sebaliknya, pengoksida terma regeneratif atau sistem RCO, dibina untuk rawatan gas sisa tugas berterusan dan dipasangkan dengan penyimpanan haba supaya kebanyakan tenaga tindak balas digunakan semula dan bukannya dilepaskan terus ke atmosfera. Ini adalah sebahagian daripada sebab peralatan pengoksida pemangkin lebih kerap dipilih untuk garis pengecatan keadaan mantap, ekzos pembuatan PCB dan tugas rawatan gas sisa organik berterusan yang serupa, manakala suar kekal lebih biasa untuk pelepasan gas sekali-sekala atau kecemasan.

Carta radar di atas memberikan gambaran umum dan kualitatif tentang cara pengoksidaan pemangkin dibandingkan dengan pengoksidaan terma sahaja dan dengan penyalaan merentas lima ciri yang biasa dibincangkan dalam literatur industri: suhu operasi yang diperlukan, kecekapan tenaga, kawalan pembentukan NOx, jejak peralatan dan tahap pemulihan haba. Penarafan ini menerangkan corak teknologi yang luas dan bukannya hasil yang dijamin untuk mana-mana tapak tertentu, kerana hasil sebenar bergantung pada komposisi gas buangan, kadar aliran dan kepekatan di kemudahan tertentu. Pengoksidaan pemangkin secara amnya memerlukan suhu tindak balas yang lebih rendah dan cenderung menunjukkan pemulihan haba yang lebih kuat dan kawalan NOx berbanding pembakaran, yang terutamanya memperdagangkan jejak dan operasi berterusan untuk kesederhanaan dalam mengendalikan gas terputus-putus. Pengoksida terma regeneratif terletak di antara kedua-duanya pada kebanyakan dimensi ini, kerana ia memulihkan haba sama seperti sistem RCO tetapi tanpa menurunkan suhu tindak balas melalui mangkin. Jurutera biasanya menggunakan perbandingan seperti ini sebagai titik permulaan dan kemudian mengesahkan teknologi yang betul dengan analisis komposisi gas sisa khusus untuk barisan proses yang dirawat.

RCO-10 hingga RCO-200: Menskala Isipadu Udara dan Kuasa Pemanasan

Barisan peralatan LQ-RCO VOC disusun kepada dua belas model standard, bermula dari RCO-10 hingga RCO-200, supaya kemudahan boleh memadankan isipadu udara rawatan dengan aliran ekzos sebenar yang keluar dari barisan pengeluarannya dan bukannya membesarkan atau mengecilkan unit. Skala isipadu udara rawatan daripada 1000 meter padu sejam pada model RCO-10 terkecil sehingga 20000 meter padu sejam pada model RCO-200, dan skala kuasa pemanasan daripada 30 kilowatt sehingga 300 kilowatt merentasi julat yang sama. Spesifikasi isipadu udara lain di luar jadual piawai ini juga boleh direka bentuk atas permintaan, dan pemanasan awal bahan api boleh ditambah apabila ia dinyatakan pada masa pesanan.

Carta garisan ini menjejaki volum udara rawatan merentas kesemua dua belas model RCO standard, dan lengkung ke atas yang stabil menunjukkan betapa rapatnya siri model mengikut keperluan aliran ekzos sebenar dan bukannya melompat dalam langkah yang besar dan sukar dipadankan. Kemudahan dengan satu gerai lukisan kecil mungkin disediakan dengan baik oleh RCO-10 atau RCO-15 yang dinilai untuk 1000 hingga 1500 meter padu sejam, manakala operasi salutan berbilang talian yang lebih besar mungkin memerlukan RCO-60 atau lebih tinggi. Oleh kerana lengkungnya agak licin antara model bersebelahan, kebanyakan kadar aliran ekzos yang diukur semasa tinjauan tapak boleh dipadankan dengan model standard tanpa menggunakan reka bentuk tersuai sepenuhnya. Pemetaan model-ke-aliran jenis ini ialah langkah pertama yang biasa dalam menentukan sistem RCO, kerana volum udara rawatan sebahagian besarnya menentukan saiz vesel, pemilihan kipas dan diameter saluran. Memadankan isipadu udara dengan betul juga mempunyai kesan langsung ke atas penggunaan tenaga, memandangkan unit bersaiz besar memproses aliran sebenar yang lebih kecil cenderung menggunakan lebih banyak tenaga bagi setiap unit gas buangan yang dirawat daripada unit bersaiz betul.

Carta lajur di atas menunjukkan kuasa pemanasan terpasang untuk dua belas model RCO yang sama, yang meningkat daripada 30 kilowatt pada RCO-10 kepada 300 kilowatt pada RCO-200. Kuasa pemanasan terutamanya meliputi tiub pemanasan elektrik yang digunakan semasa permulaan dan semasa tempoh apabila nilai pemanasan gas sisa tidak mencukupi dengan sendirinya untuk mengekalkan suhu tindak balas pemangkin. Oleh kerana katil seramik storan haba memulihkan sebahagian besar haba tindak balas sebaik sahaja unit mencapai operasi yang mantap, kuasa pemanasan yang dipasang biasanya diperlukan hanya secara berselang-seli dan bukannya berterusan. Model yang lebih besar memerlukan lebih banyak kuasa pemanasan secara berkadar terutamanya kerana ia memegang isipadu seramik dan pemangkin penyimpanan haba yang lebih besar, yang memerlukan lebih banyak tenaga untuk menaikkan suhu semasa permulaan sejuk. Mengkaji semula keluk kuasa pemanasan ini bersama keluk volum udara rawatan memberikan gambaran pertama yang cukup lengkap tentang kedua-dua kapasiti haba dan aliran yang diperlukan sebelum beralih ke pemilihan peralatan terperinci.

Dua nota digunakan di seluruh meja. Pertama, spesifikasi isipadu udara di luar julat standard ini masih boleh direka bentuk berdasarkan projek apabila aliran ekzos kemudahan jatuh di antara dua model standard atau melebihi penarafan RCO-200. Kedua, bentuk kalis letupan yang digunakan merentasi garisan LQ-RCO ialah reka bentuk pelepasan jenis membran, yang terpakai tanpa mengira model yang dipilih.

Industri yang Bergantung kepada Rawatan Gas Sisa Organik dengan RCO

Keperluan rawatan gas sisa pelarut muncul merentasi pelbagai sektor pembuatan, dan barisan peralatan LQ-RCO secara amnya ditentukan di mana-mana talian proses mengeluarkan wap organik yang perlu ditangkap dan dirawat sebelum dilepaskan. Aplikasi biasa termasuk yang berikut.

1. Pembuatan automotif dan jentera, meliputi garis pengecatan dan ketuhar pengawetan di mana salutan berasaskan pelarut membebaskan gas sisa organik.
2. Pembuatan elektronik, terutamanya gas sisa organik yang dijana semasa pengeluaran papan litar bercetak.
3. Pembuatan elektrik, termasuk proses rawatan penebat untuk enamel wayar.
4. Proses industri ringan seperti pembuatan kasut dan operasi salutan gam yang menjana gas sisa organik dan bau.
5. Operasi percetakan dan pencetakan berwarna, di mana dakwat berasaskan pelarut adalah sumber gas buangan biasa.
6. Proses metalurgi dan keluli, pengeluaran elektrod karbon, sintesis kimia seperti pengeluaran ABS, dan penapisan petroleum, semuanya boleh menjana gas sisa organik yang memerlukan langkah kawalan VOC loji kimia.

Di seluruh sektor ini, benang sepunya ialah aliran ekzos berterusan atau separa berterusan yang mengandungi benzena, keton, ester, alkohol, eter, aldehid, fenol atau sebatian organik yang serupa bersama-sama dengan bau umum. Ini ialah jenis profil gas buangan yang biasanya sesuai untuk dirawat oleh pengoksida pemangkin RCO, memandangkan katil pemangkin dipilih untuk berfungsi merentasi keluarga luas sebatian organik ini dan bukannya pelarut khusus tunggal.

Mengapa Kemudahan Memilih Pengoksida Pemangkin Regeneratif untuk Kawalan VOC Perindustrian

Apabila kemudahan membandingkan pilihan peralatan kawalan pencemaran udara untuk sistem rawatan gas ekzos baharu atau dinaik taraf, pengoksida pemangkin regeneratif cenderung untuk muncul atas sebab yang konsisten. Gabungan pengoksidaan suhu rendah dan penyimpanan haba seramik bermakna kurang tenaga tambahan diperlukan untuk mengekalkan tindak balas sebaik sahaja unit mencapai suhu, yang ditunjukkan dalam angka penggunaan tenaga rendah yang dibincangkan sebelum ini. Beroperasi pada 250°C hingga 500°C dan bukannya julat yang lebih tinggi yang digunakan oleh pengoksidaan terma tulen juga mengehadkan pembentukan NOx, menyokong penarafan tiada pencemaran sekunder peralatan di bawah keadaan operasi biasa.

• Tahap automasi yang tinggi, dengan pensuisan injap dan kawalan suhu dikendalikan oleh sistem kawalan dan bukannya operasi manual.
• Rangkaian model modular dari RCO-10 hingga RCO-200, yang menyokong saiz sistem kawalan VOC industri kepada aliran ekzos sebenar dan bukannya unit satu saiz untuk semua.
• Konfigurasi dua ruang atau tiga ruang pilihan, memberikan kemudahan cara untuk menyasarkan tahap kecekapan penulenan khusus untuk tugas rawatan gas sisa organiknya.
• Keserasian dengan pelbagai sebatian organik, termasuk benzena, keton, ester, alkohol, eter, aldehid dan gas buangan jenis fenol dan bau am.

Secara keseluruhannya, ciri-ciri ini adalah sebab mengapa sistem insinerasi VOC yang dibina di sekeliling pengoksidaan pemangkin regeneratif sering dipilih untuk keperluan sistem rawatan gas ekzos tugas berterusan dalam tetapan salutan, elektronik, percetakan dan pemprosesan kimia, di mana kedua-dua had pelepasan kawal selia dan kos operasi harian peralatan itu penting kepada kemudahan itu.

Mengenai Lvquan Environmental Protection Engineering Technology Co., Ltd.

Lvquan Environmental Protection Engineering Technology Co., Ltd. berpangkalan di Gaoyou, Yangzhou, sebuah bandar yang sering dirujuk sebagai pintu utara wilayah Jiangsu. Syarikat itu adalah perusahaan saham bersama yang dibentuk melalui kerjasama antara profesional yang masing-masing membawa lebih daripada 30 tahun berpengalaman dalam reka bentuk dan pembuatan peralatan VOC, dan ia beroperasi sebagai pengeluar peralatan kejuruteraan rawatan sisa organik VOC yang berdedikasi.

Syarikat itu memegang modal berdaftar sebanyak 22 juta yuan , dengan aset tetap hampir dengan 40 juta yuan dan jumlah aset yang hampir dengan 60 juta yuan . Pembuatan berlaku di seluruh kawasan lantai kilang kira-kira 9800 meter persegi , disokong oleh lebih daripada 200 set pelbagai peralatan pemesinan dan sepasukan kira-kira 120 pekerja , dengan angka kapasiti pengeluaran tahunan sekitar 100 juta yuan . Skala pembuatan dalaman ini menyokong fabrikasi peralatan insinerasi pemangkin storan haba, termasuk siri LQ-RCO yang diterangkan dalam artikel ini, daripada perumahan struktur hingga pemasangan dan ujian akhir.

Soalan Lazim

S1. Apakah kegunaan pengoksidaan pemangkin regeneratif?

Pengoksidaan pemangkin regeneratif digunakan untuk merawat gas sisa organik daripada aliran ekzos industri, menukar sebatian organik yang meruap kepada karbon dioksida dan air melalui katil pemangkin yang digabungkan dengan penyimpanan haba seramik, yang mengurangkan tenaga yang diperlukan untuk mengekalkan tindak balas.

S2. Apakah perbezaan antara sistem RCO dan pengoksida terma regeneratif?

Sistem RCO menggunakan pemangkin untuk menurunkan suhu tindak balas yang diperlukan, biasanya kepada sekitar 300°C hingga 500°C, manakala pengoksida terma penjanaan semula secara amnya bergantung kepada haba sahaja dan memerlukan suhu ruang yang lebih tinggi untuk mencapai hasil kemusnahan yang setanding.

S3. Apakah suhu pemangkin peralatan LQ-RCO beroperasi?

Ruang pemangkin LQ-RCO biasanya beroperasi antara 300°C dan 500°C, iaitu julat suhu yang diperlukan untuk tindak balas penguraian pemangkin yang menghasilkan karbon dioksida dan air daripada sebatian organik dalam gas buangan.

S4. Bagaimanakah injap pensuisan menjejaskan rawatan gas buangan?

Injap pensuisan menukar laluan aliran apabila termokopel masuk kipas ekzos mengesahkan suhu yang ditetapkan telah dicapai, menghantar gas buangan ke dalam ruang yang sebelum ini melepaskan haba untuk membersihkan gas, yang memastikan kitaran penjanaan semula berjalan secara berterusan.

S5. Bolehkah peralatan LQ-RCO disesuaikan untuk isipadu udara tertentu?

Ya, julat model standard meliputi 1000 hingga 20000 meter padu sejam merentas dua belas model, dan spesifikasi volum udara di luar julat ini boleh direka bentuk secara berasingan berdasarkan aliran ekzos sebenar kemudahan.
